트랜지스터 정리

1 minute read

실무에 빠르게 써먹기 위한 간단한 요약본 입니다.

트랜지스터

트랜지스터는 전류 증폭기 입니다.
전류 증폭원리를 이용해서 전자식 스위치로써도 사용됩니다.

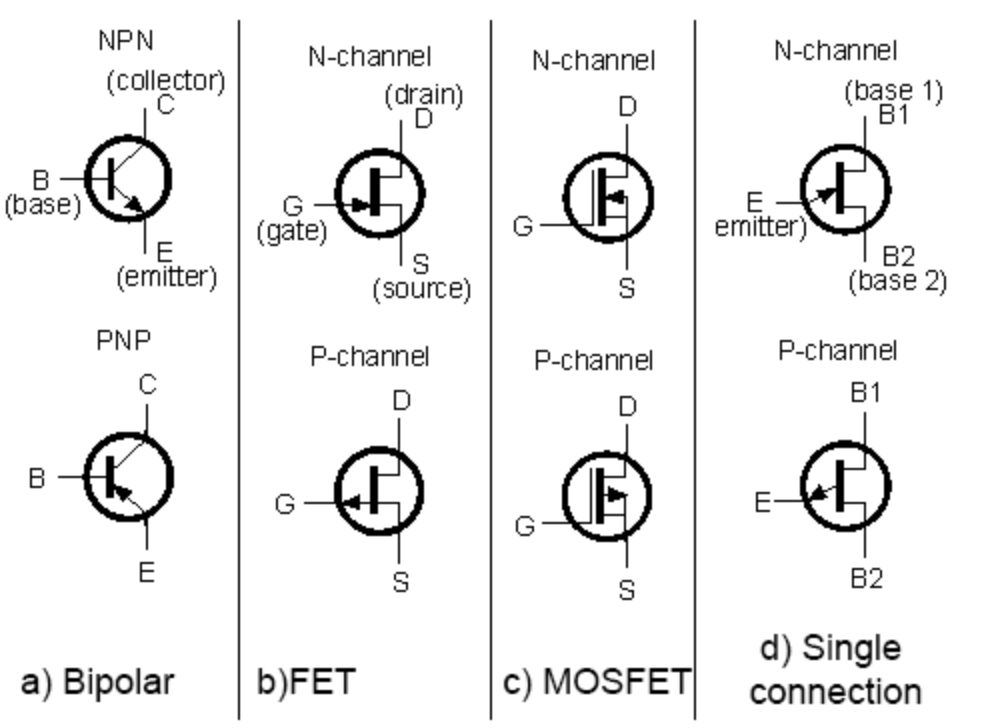

아래 이미지는 회로도 에서 트랜지스터의 기호(심볼) 입니다.

transistor-symbols
트랜지스터 기호


트랜지스터는 크게 2가지 종류가 있습니다.
BJT(바이폴라 트랜지스터)와 FET 입니다.
이 문서는 동작 원리를 서술하지 않습니다.

산업에서는 주로 단가가 낮고 집적이 쉬운 FET를 사용합니다.

트랜지스터 구조

트랜지스터는 심볼에서 보이는 것 처럼 3개의 다리를 가지고 있습니다.

BJT

- base (input)
- collector
- emitter

FET

- gate (input)
- source
- drain

input 단자에는 매우 낮은 전류(base)나 충분한 전압(gate)이 필요합니다.
자세한 스펙은 사용하는 TR의 datasheet를 참고합니다.

output은 두 종류 모두 동일하게 높은 전류입니다.
input의 값에 따라 collector - emitter 혹은 source - drain 사이에 방출되는 전류의 양이 달라집니다.

BJT: base 의 전류로 collector 와 emitter 사이의 전류를 제어합니다.
FET: gate 와 source 사이의 전위 차로 source 와 drain 사이의 전류를 제어합니다.


output의 최대와 최소로 제어하는 것은 마치 스위치로 쇼트시키거나 오픈시키는 효과를 볼 수 있습니다.

NPN, N-channel

BJT는 NPN type, FET는 N-channel FET 라고 합니다.
디폴트로 취급되며, N 타입 반도체만 알아도 전부 이해할 수 있습니다.
P 타입은 N 타입에 반대로 동작하기 때문입니다.

적용 방식은 다음과 같습니다.

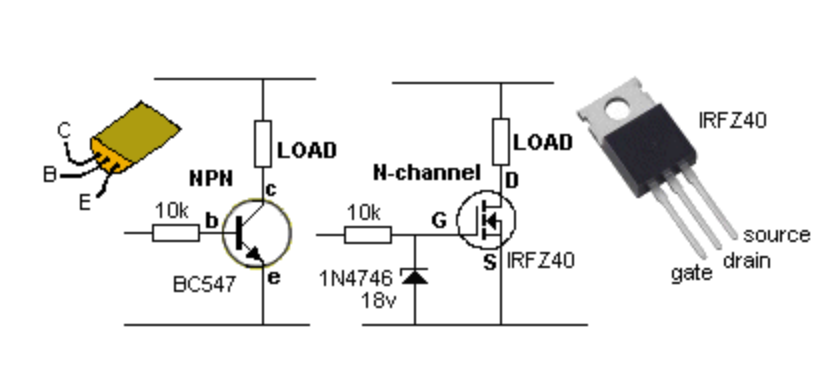

transistor-n
transistor n


FET를 사용한 회로에서 제너 다이오드는 게이트 입력전압의 최대치를 넘지 않기 위해 보호하는 장치입니다.

PNP, P-channel

BJT는 PNP type, FET는 P-channel FET 라고 합니다.
NPN / N-channel 반도체와는 반대로 동작합니다.

적용 방식은 다음과 같습니다.

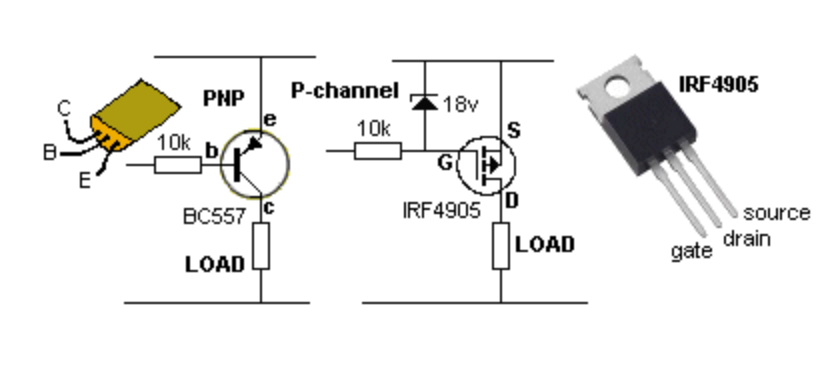

transistor-p
transistor p


reference

https://www.talkingelectronics.com/projects/MOSFET/MOSFET.html
